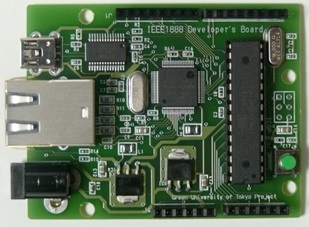

製品案内 - IEEE1888通信ボード
TCP/IP機能付きArduino互換機！！ IEEE1888でセンサ情報を収集できる！！
 |
 |

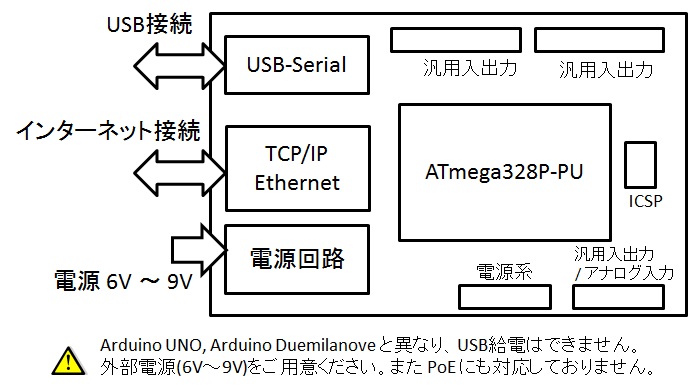

特徴
|
・Arduino互換のハードウェアを採用。 ・TCP/IP通信、USBシリアル通信機能を標準装備。 ・Arduino IDE を用いたソフトウェア開発が可能。 -付属ライブラリ(*)を利用することで、IEEE1888通信 スタックを容易に搭載できます。 ・USBシリアル通信機能を装着。 -これ一枚で、パソコンとUSB接続が可能 -コマンドラインによるネットワーク設定機能(CLI)も 搭載可能 ・名刺よりも小さいので、小型パッケージ化が可能。 |
 |
|
仕様
スペック表
| 種別 | 内容 |
| IEEE1888通信 |
付属ソフトウェアでは WRITEクライアントのみ ポイント数: 10〜100程度 (全ソフトウェアの規模に依存) |
| 入出力ピン配置 |
Arduino互換：20 入出力ピン(内: 6 ピン アナログ入力可, 6ピン PWM出力可) ピン 10 〜 13 は TCP/IP Ethernet コントローラと共用 ピン 0, 1 は USB Serial コントローラと共用 |
| メモリ |
プログラムメモリ: 32kByte; 作業メモリ(SRAM): 2kByte 不揮発性データメモリ: 512 Byte |
| USB |
mini B タイプ (USB給電不可) パソコン側には FT232 ドライバのインストール が必要 |
| Ethernet | 10M/100M Auto MDIX |
| TCP/IP | ICMP対応、TCP 対応、UDP対応 (IPv4 のみ) |
| 電源 | DC 6V 〜9V 500 mA |
| 寸法 | 54mm × 74mm × 17mm (外形); 54 mm × 69mm (基板面) |
| その他 | NTP対応可、DHCP対応可、DNS対応可、CLI 処理系搭載可 |

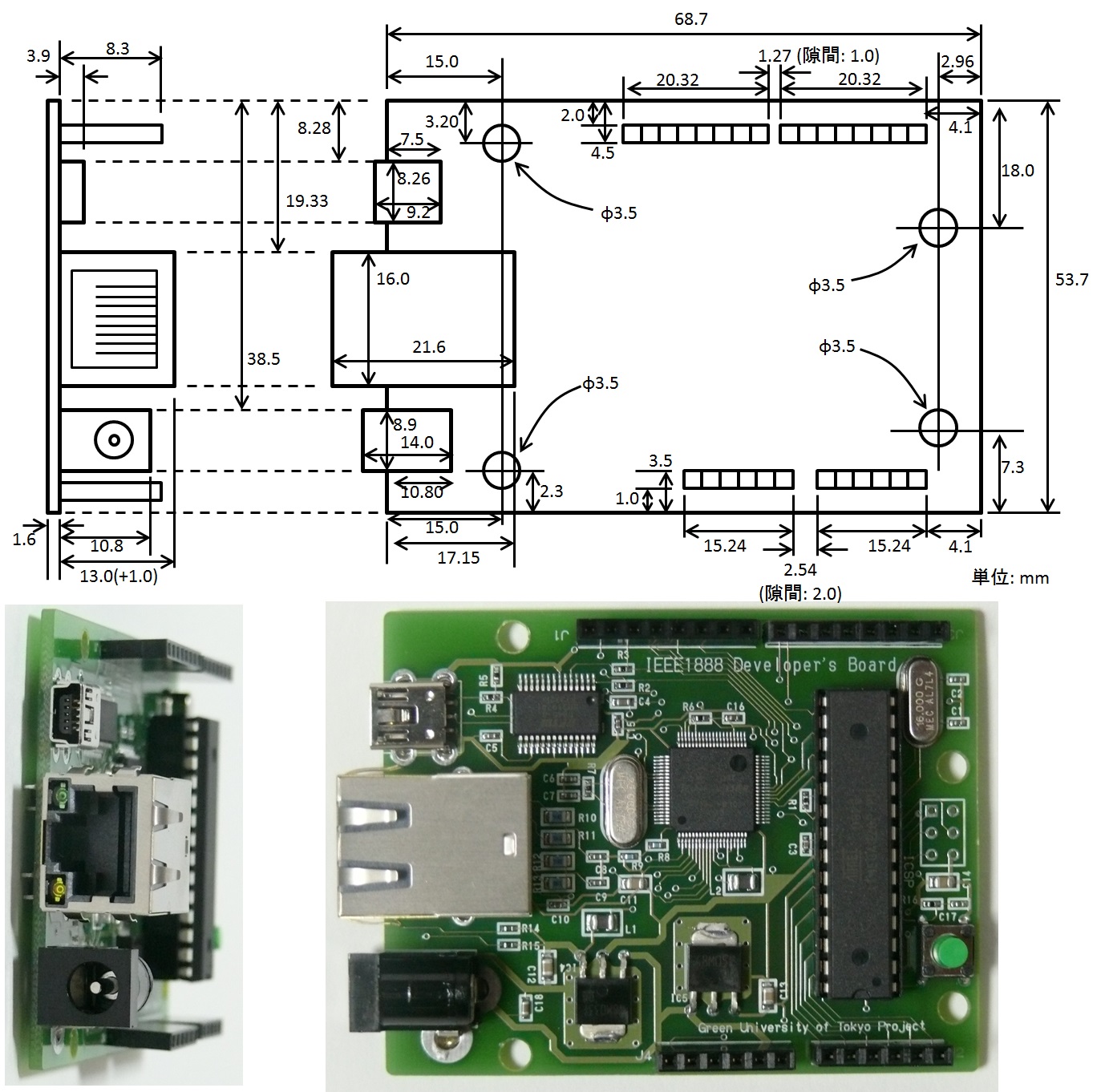

ボード寸法図
 |
応用例

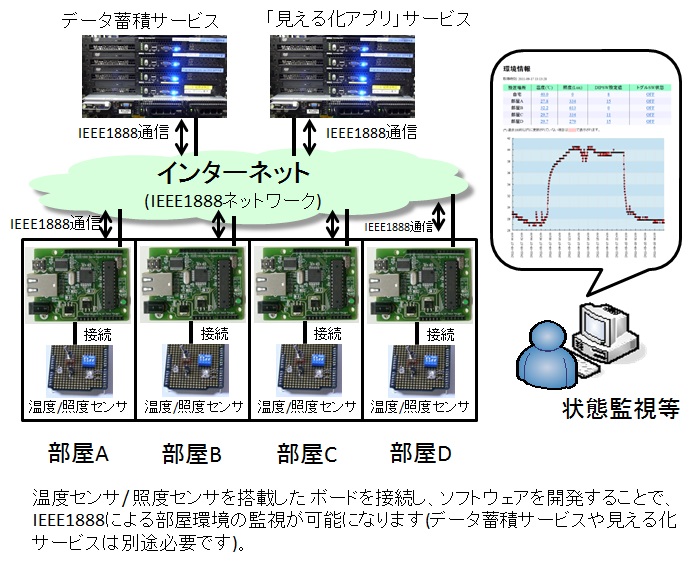

室内環境監視システム
 |
その他想定できるシステム
| 電力メータの接続 | ZigBeeネットワークとの連携 |
| 人感/照度センサの接続 | Bluetoothネットワークとの連携 |
| CO2センサの接続 | RS485ネットワークとの連携 |
| RFIDリーダの接続 | 各種 Arduino シールドとの連携 |
| 電力メータの接続 | |
| GPSモジュールの接続 |
関連商品
 |
 |

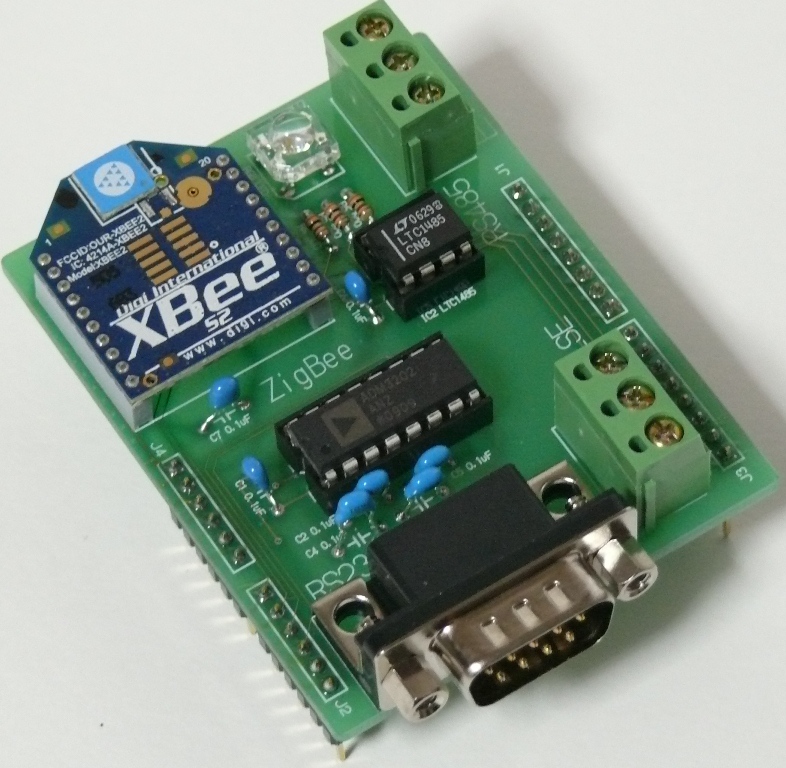

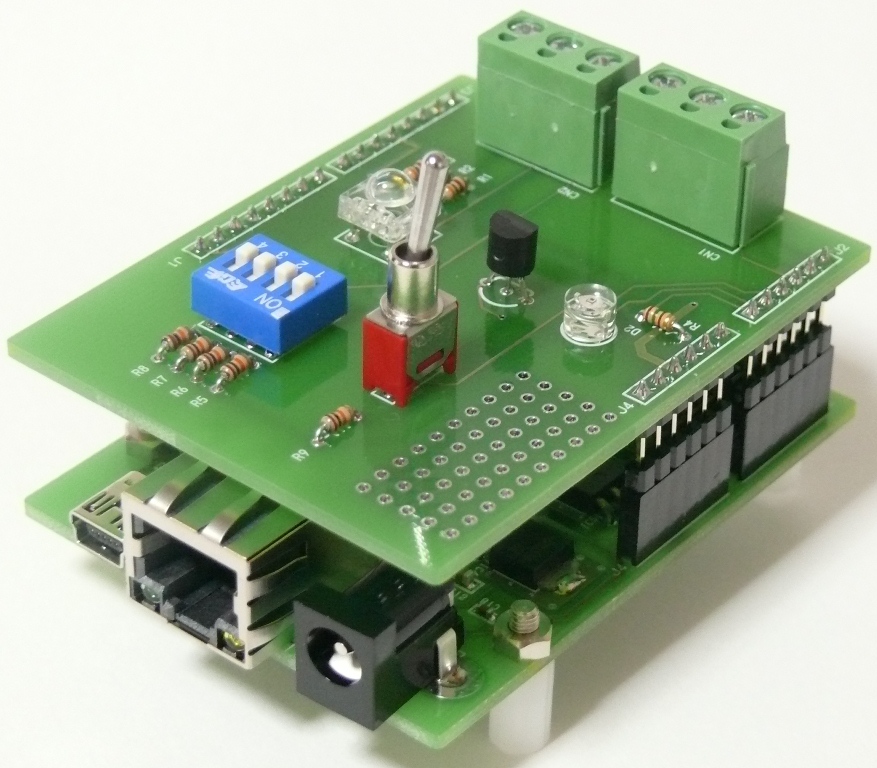

| IEEE1888学習キット | インタフェース拡張ボード |
